 Restaurando el motor de mi Cady M1

Ir abajo
Ir a la página : Precedente  1, 2
AutorMensaje
TROP
Admin
Admin
TROP

Cantidad de envíos : 8043
Edad : 55
Localización : Esporlas Mallorca
Fecha de inscripción : 31/12/2008

Restaurando el motor de mi Cady M1  - Página 2 Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  - Página 2 Icon_minitimeSáb 18 Abr 2015, 11:01 am

Hola buenos días Matias.

Pues yo también estuve mirando esa especie de fisura, pero solo es como una ralladura superficial, y por eso le saque la foto justo en esa postura.

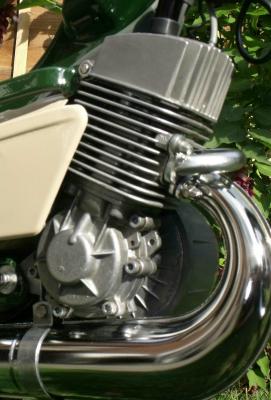

Por cierto, el motor de tu Cady es igual que el mío ??? lo digo porque del tipo de Motor Súper Isodyne, los hay de varios tipos, se ve que en su día lo fueron mejorando añadiendo un segundo rodamiento al cigueñal, en estas fotos se ve perfectamente la diferencia entre uno y otro, en la primera puedes ver el bulto en la tapa del carter para el segundo rodamiento.

Restaurando el motor de mi Cady M1  - Página 2 Art01210

Restaurando el motor de mi Cady M1  - Página 2 Art01211


Cuando tenga mi motor completamente listo me gustaria encontrar uno del otro tipo pata hacer lo mismo que con el mío, pero bueno, ahora lo que me interesa es dejar el mío listo.

Venga saludos.

TROP....


Última edición por TROP el Sáb 02 Mayo 2020, 12:54 am, editado 1 vez
Volver arriba Ir abajo
https://www.zonaboxes.net
Draude
Mega mobylette Man
Mega mobylette Man
Draude

Cantidad de envíos : 6618
Edad : 58
Localización : Santa Maria del Cami (Al Mayurca)
Fecha de inscripción : 01/06/2009

Restaurando el motor de mi Cady M1  - Página 2 Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  - Página 2 Icon_minitimeSáb 18 Abr 2015, 3:08 pm

TROP escribió:


.......

Cuando tenga mi motor completamente listo me gustaria encontrar uno del otro tipo pata hacer lo mismo que con el mío, pero bueno, ahora lo que me interesa es dejar el mío listo.

Venga saludos.

TROP....

No te preocupes Trop, yo te dejo el mio y le haces todo eso ... Rolling Eyes
Volver arriba Ir abajo
Costitxer
Mobylette-man
Mobylette-man
Costitxer

Cantidad de envíos : 2368
Edad : 73
Localización : Costitx
Fecha de inscripción : 03/12/2010

Restaurando el motor de mi Cady M1  - Página 2 Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  - Página 2 Icon_minitimeSáb 18 Abr 2015, 4:59 pm

Ahora estoy viendo el Barça con unos compis, luego  bajo y te lo confirmo.
Volver arriba Ir abajo
TROP
Admin
Admin
TROP

Cantidad de envíos : 8043
Edad : 55
Localización : Esporlas Mallorca
Fecha de inscripción : 31/12/2008

Restaurando el motor de mi Cady M1  - Página 2 Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  - Página 2 Icon_minitimeDom 19 Abr 2015, 10:19 pm

Bueno, seguimos con un par de detalles curiosos.

Mira Eledoce12, esta es la disposición de los rodamientos.

Primero tenemos un rodamiento grandote que va colocado justo en la base del eje del cigueñal, luego lleva una jaula de agujas " simple " para el casquillo, y la otra jaula de agujas " doble " para la campana del embrague.

Restaurando el motor de mi Cady M1  - Página 2 Dsc03511


Otro detalle curioso es el diseño nunca visto del interior de la culata, espectacular.

Restaurando el motor de mi Cady M1  - Página 2 F-cady38

También es curioso que en este motor el cilindro se atornilla por separado de la culata con la misma tornillería de métrica de 6, con cabeza allen, y el plato de bobinas también usa tornillería con cabeza allen pero de métrica de 5, y todos con arandelas de cobre en vez que hierro

Restaurando el motor de mi Cady M1  - Página 2 Dsc03512

Aquí podemos ver en el cilindro como tiene ocho agujeros, cuatro son para pasar la llave allen para apretar el cilindro al  carter, y los otros cuatro son para las roscas para apretar la culata al cilindro.

Restaurando el motor de mi Cady M1  - Página 2 Dsc03513


Por cierto, cuidadin al desmontar la biela porque lleva una jaula de rodillos libres, es decir que se quedan sueltos cuando le quitas la biela.

Restaurando el motor de mi Cady M1  - Página 2 Dsc03515


Lo digo porque yo no lo sabia y al desmontar la biela se me cayeron la mitad de los rodillos al suelo, y perdí uno, lo estuve buscando durante más de media hora, y no apareció, lo curioso del caso es que al cabo de un par de días cuando ya lo daba por perdido, de repente y sin buscarlo, lo vi brillando juste debajo de un coche, ya te digo, suerte pura y dura.

Venga seguimos montando.

Aquí los componentes de la biela.

Restaurando el motor de mi Cady M1  - Página 2 Dsc03516

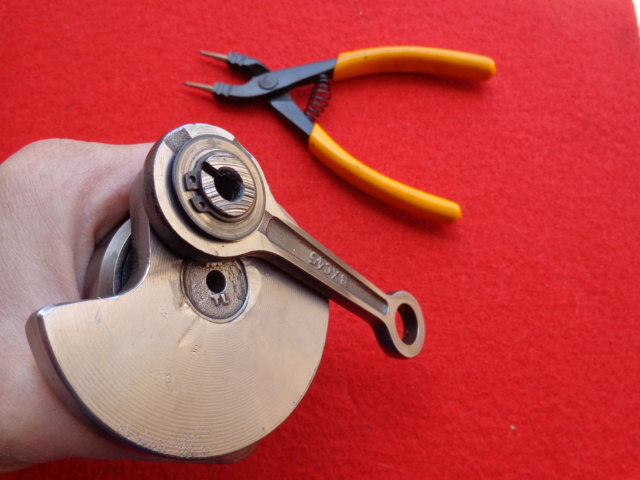

Un buen truco para montar esa jaula de rodillos es usar un poco de grasa para sujetar los rodillos porque si no, es prácticamente imposible de montar.

Restaurando el motor de mi Cady M1  - Página 2 Dsc03517

Restaurando el motor de mi Cady M1  - Página 2 Dsc03518

Restaurando el motor de mi Cady M1  - Página 2 Dsc03519

Bueno chicos, lo dejamos aquí, y ya seguiremos en otro momento porque me tengo que ir a cenar, OK !!!.

Venga saludos !!!

TROP....


Última edición por TROP el Sáb 02 Mayo 2020, 4:53 pm, editado 1 vez
Volver arriba Ir abajo
https://www.zonaboxes.net
megaramone
Mega mobylette Man
Mega mobylette Man
megaramone

Cantidad de envíos : 6826
Edad : 40
Localización : San Sebastián (Gipuzkoa)
Fecha de inscripción : 30/05/2009

Restaurando el motor de mi Cady M1  - Página 2 Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  - Página 2 Icon_minitimeLun 20 Abr 2015, 8:16 pm

Vaya entretenimiento macho! Very Happy  Lo estarás pasando bomba descubriendo nuevas cosas Razz  Yo! Estoy flipando en colores con ese motor Shocked
Sigue con el tema que me gusta muchísimo este post cheers
Volver arriba Ir abajo
Rakor
Mega mobylette Man
Mega mobylette Man
Rakor

Cantidad de envíos : 4992
Edad : 44
Localización : Palma (Mallorca)
Fecha de inscripción : 07/10/2010

Restaurando el motor de mi Cady M1  - Página 2 Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  - Página 2 Icon_minitimeLun 20 Abr 2015, 9:43 pm

Y sabemos si fue primero el huevo o la gallina?

Es decir... este motor se hizo antes que el AV7?, después?, al mismo tiempo?

Cuándo se hizo?
Volver arriba Ir abajo
http://www.afinacionpianosmallorca.com
TROP
Admin
Admin
TROP

Cantidad de envíos : 8043
Edad : 55
Localización : Esporlas Mallorca
Fecha de inscripción : 31/12/2008

Restaurando el motor de mi Cady M1  - Página 2 Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  - Página 2 Icon_minitimeLun 20 Abr 2015, 11:51 pm

Hola Rafa como estamos !!!

Pues yo creo que se hicieron a la par, fíjate que yo tengo el catalogo del despiece del primer modelo de Cady M1, el bueno, el que monta ruedas de 19" y es del año 1966

megaramone escribió:
Vaya entretenimiento macho! Very Happy  Lo estarás pasando bomba descubriendo nuevas cosas Razz  Yo! Estoy flipando en colores con ese motor Shocked
Sigue con el tema que me gusta muchísimo este post cheers

Gorka, te puedo asegurar que he disfrutado con este trabajo, es un motor completamente distinto a todo lo que había visto hasta ahora, y yo que me creía que lo sabía casi todo, ya te digo !!!

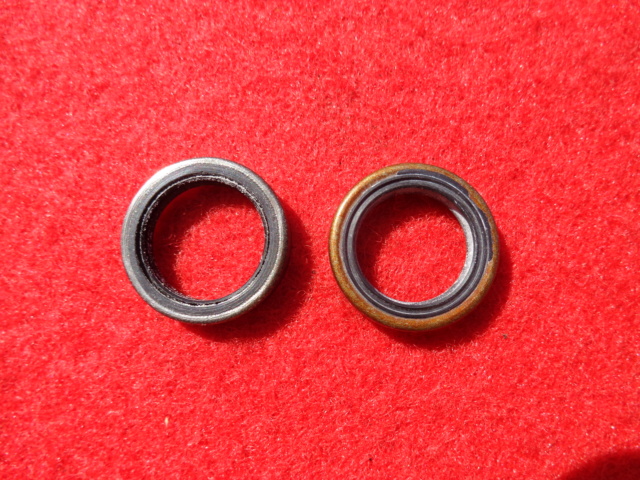

Bueno venga, seguimos montando, y por suerte para mi, este motor monta exactamente el mismo tipo de reten para el cigüeñal, así que " Non Problem "

Restaurando el motor de mi Cady M1  - Página 2 Dsc03520

Es bastante fácil y cómodo montar el cigüeñal en el carter.

Restaurando el motor de mi Cady M1  - Página 2 Dsc03521

Aquí una foto de todos los componentes necesario para dejar los bajos del motor listos.

Como veis, monta toda la tortillería con cabeza Allen.

Restaurando el motor de mi Cady M1  - Página 2 Dsc03522

Antes de seguir, os dejo otra curiosidad, que en este caso se trata de ver una particularidad que tiene el pistón.

Tiene nada menos que un agujero en la parte trasera.

Restaurando el motor de mi Cady M1  - Página 2 F-cady44

Y aquí las faldas.

Restaurando el motor de mi Cady M1  - Página 2 F-cady40

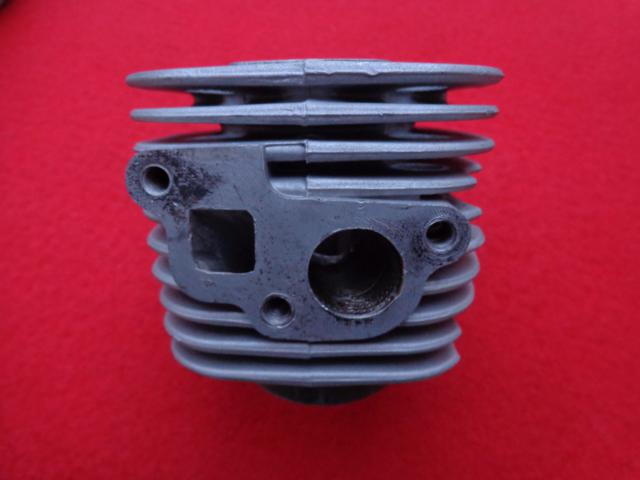

Vista de la parte delantera, y del interior del cilindro.

Restaurando el motor de mi Cady M1  - Página 2 F-cady43

Restaurando el motor de mi Cady M1  - Página 2 F-cady41


Me hubiera gustado enseñaros la parte trasera de la camisa del cilindro con un poco más de atención porque lleva una ranura que coincide con el agujero del pistón, pero no se que ha pasado con la foto, y no la encuentro, lo siento.

Bueno chicos, esta parte la dejaremos para mañana OK.

Venga saludos.

TROP....


Última edición por TROP el Sáb 02 Mayo 2020, 5:11 pm, editado 1 vez
Volver arriba Ir abajo
https://www.zonaboxes.net
TROP
Admin
Admin
TROP

Cantidad de envíos : 8043
Edad : 55
Localización : Esporlas Mallorca
Fecha de inscripción : 31/12/2008

Restaurando el motor de mi Cady M1  - Página 2 Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  - Página 2 Icon_minitimeSáb 25 Abr 2015, 4:01 pm

Buenos días a todo el mundo.

Siguiendo con el motor, os quiero enseñar otra de las particularidades que hacen a este motor, único en su especie.

Se trata del tipo de sistema de carburación, empezando con el exclusivísimo tubo de admisión que nace en la parte delantera del cilindro y que lo rodea lateralmente para terminar justo detrás, así como también el tipo de carburador.

Restaurando el motor de mi Cady M1  - Página 2 2rzcrbq

Aquí el carburador un poco más de cerca, un Gurtner S10-709

Restaurando el motor de mi Cady M1  - Página 2 2d9rywn Restaurando el motor de mi Cady M1  - Página 2 2cckscy

Restaurando el motor de mi Cady M1  - Página 2 2u5z3f7

Como veis va tomando forma, ahora montamos el encendido.

Restaurando el motor de mi Cady M1  - Página 2 4fwvp4

Y ya por último el embrague.

Restaurando el motor de mi Cady M1  - Página 2 110d6yc

Por desgracia para mi, la campana del embrague esta completamente doblada, así que tendré que buscar otra nueva.

Restaurando el motor de mi Cady M1  - Página 2 2saghue

Si es que como ya he dicho antes, todo en este motor es especial, hasta su tamaño, que tiene una talla menos de lo normal

Como podéis ver en esta comparativa, es más pequeño.

Restaurando el motor de mi Cady M1  - Página 2 1huq6e

Venga chicos si alguien tiene alguna preguntilla no demasiado complicada, con mucho gusto la contaetare, OK.

Saludos.

TROP....
Volver arriba Ir abajo
https://www.zonaboxes.net
Vespa Sadurnin
Mezcla en las venas
Mezcla en las venas
Vespa Sadurnin

Cantidad de envíos : 1401
Edad : 22
Localización : Vigo (Pontevedra)
Fecha de inscripción : 17/02/2011

Restaurando el motor de mi Cady M1  - Página 2 Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  - Página 2 Icon_minitimeJue 30 Abr 2015, 8:09 pm

¡¡Que motor mas raro!!, lastima que no terminase de cuajar, algún problema deberia de tener, o simplemente el AV7 era muy superior.

Muchas gracias por enseñarnos tan al detalle y con todo tan ordenado las tripillas del motor M1

¡Un saludo!
Volver arriba Ir abajo
TROP
Admin
Admin
TROP

Cantidad de envíos : 8043
Edad : 55
Localización : Esporlas Mallorca
Fecha de inscripción : 31/12/2008

Restaurando el motor de mi Cady M1  - Página 2 Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  - Página 2 Icon_minitimeJue 30 Abr 2015, 10:55 pm

Pues si que es rarito, pero he disfrutado de sanearlo, lastima que tenga la campana del embrague doblada porque si no, ya lo hubiera arrancado.

Le quedan un par de detalles como conseguir un tubo de escape nuevo y cromar el plato del embrague, por lo demás esta impecable.

Aquí lo tenéis preparado para ser expuesto en la Feria de Costitx en Mallorca.

Restaurando el motor de mi Cady M1  - Página 2 2vlw2li

Restaurando el motor de mi Cady M1  - Página 2 2hdv0vb

Venga saludos.

TROP....

Volver arriba Ir abajo
https://www.zonaboxes.net
jaume pons fluxa
Asiduo
Asiduo
jaume pons fluxa

Cantidad de envíos : 396
Edad : 71
Localización : Alcudia-Mallorca
Fecha de inscripción : 06/07/2014

Restaurando el motor de mi Cady M1  - Página 2 Empty
MensajeTema: restaurando el motor de mi Cady M1   Restaurando el motor de mi Cady M1  - Página 2 Icon_minitimeVie 01 Mayo 2015, 7:21 pm

¡¡¡¡chulisimo!!! ¿que recuerdos?
enorabuena JAUME affraid
Volver arriba Ir abajo
TROP
Admin
Admin
TROP

Cantidad de envíos : 8043
Edad : 55
Localización : Esporlas Mallorca
Fecha de inscripción : 31/12/2008

Restaurando el motor de mi Cady M1  - Página 2 Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  - Página 2 Icon_minitimeSáb 02 Mayo 2020, 5:15 pm


TROP escribió:
Por si no tuviera ya bastantes frentes abiertos, estos días me ha dado por trapichear con el motor del Cady M1, y la verdad es que a parte de ser completamente diferente a todo lo que conocía hasta ahora, todo en ese motorcillo es súper chiquitito.

Restaurando el motor de mi Cady M1  - Página 2 Imagen23

Pues eso, tal como dije en su día, todo en  este motorcillo es súper chiquitito, y para que veáis como es en realidad, ahí una comparación de motorcillo con uno del tipo AV 7

Restaurando el motor de mi Cady M1  - Página 2 Dsc03523

Bueno chicos, con este ultimo comentario doy por restaurado este post, y como siempre, algunas de las fotos que utilice en su día se han perdido, pero pocas, y  haciendo un par de retoques por aquí y allá, creo que se ha quedado bastante decente, así que espero que disfrutéis tanto de verlo como yo de hacerlo.

Venga saludos cordiales desde Mallorca....

TROP....
Volver arriba Ir abajo
https://www.zonaboxes.net
Contenido patrocinado




Restaurando el motor de mi Cady M1  - Página 2 Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  - Página 2 Icon_minitime

Volver arriba Ir abajo

Restaurando el motor de mi Cady M1
Volver arriba
Página 2 de 2.Ir a la página : Precedente  1, 2
 Temas similares
-
» Motor chevrolet v6 4.300cc
» Se puede pescar con motor eléctrico?
» vendo tbi motor v6
» Nuevo motor para mi G40, que os parece??
» El motor mas potente

Permisos de este foro:No puedes responder a temas en este foro.
Zona Boxes :: Taller :: Reparar tu Mobylette-
Cambiar a:
