 Restaurando el motor de mi Cady M1

Ir abajo
Ir a la página : 1, 2  Siguiente
AutorMensaje
TROP
Admin
Admin
TROP

Cantidad de envíos : 8007
Edad : 55
Localización : Esporlas Mallorca
Fecha de inscripción : 31/12/2008

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeVie 10 Abr 2015, 8:40 pm

Por si no tuviera ya bastantes frentes abiertos, estos días me ha dado por trapichear con el motor del Cady M1, y la verdad es que a parte de ser completamente diferente a todo lo que conocía hasta ahora, todo en ese motorcillo es súper chiquitito.

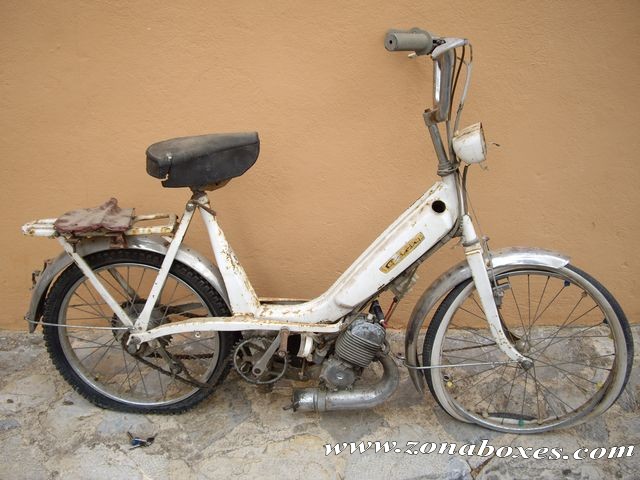

Restaurando el motor de mi Cady M1  Imagen23

Desgraciadamente cuando me dieron el Cady, el motor vino incompleto, le faltaba el plato y tuerca del embrague.

Restaurando el motor de mi Cady M1  Imagen22

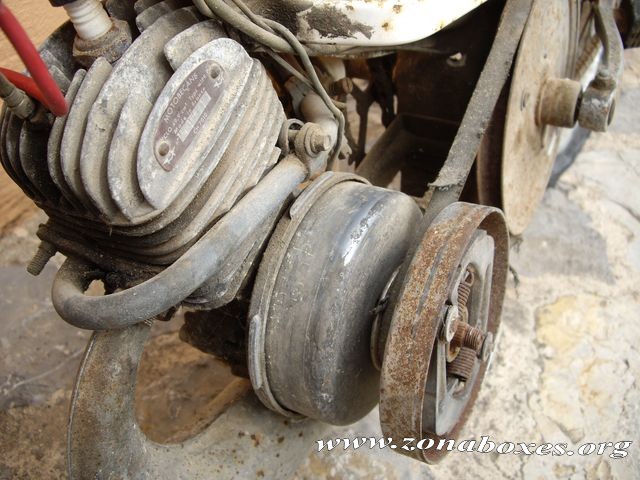

Aquí se ve mejor lo que le falta al motor.

Restaurando el motor de mi Cady M1  Imagen21

Pero bueno en su día hice mis deberes y conseguí las piezas que me faltaban.

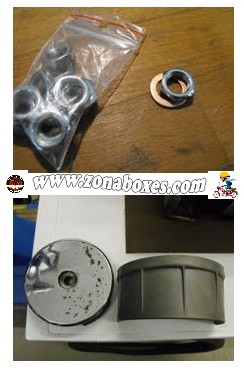

Restaurando el motor de mi Cady M1  F-cady10

Como ya he dicho antes, este motor es completamente diferente y rápidamente han aparecido las primeras pegas, en principio tendré que buscar un Carter nuevo porque el mío tiene roto el soporte donde se sujeta el escape.

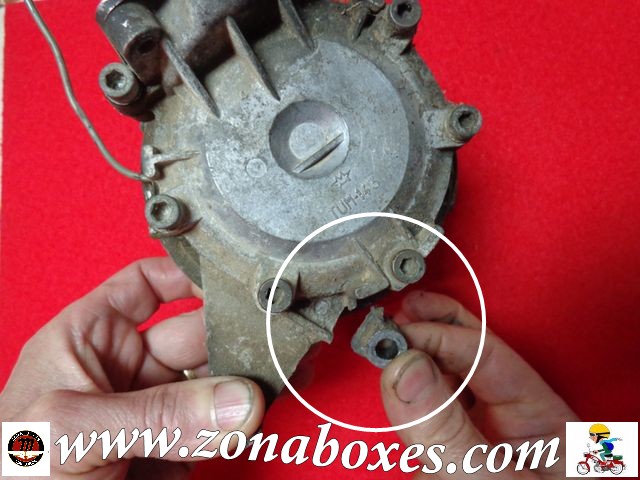

Restaurando el motor de mi Cady M1  F-cady11

Alguien tiene alguno por ahí de sobra !!! je je...

Venga seguimos desmontando.

TROP....


Última edición por TROP el Vie 01 Mayo 2020, 11:40 pm, editado 1 vez
Volver arriba Ir abajo
https://www.zonaboxes.net
Marco
Mobylette-man
Mobylette-man
Marco

Cantidad de envíos : 2484
Edad : 26
Localización : Oviedo (Asturias)/Valderrueda(León)
Fecha de inscripción : 13/01/2009

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeSáb 11 Abr 2015, 12:48 am

Yo creo que saldría mejor mandarlo soldar y un buen pulido que comprar otro carter
Volver arriba Ir abajo
http://www.morgovejo.com/
megaramone
Mega mobylette Man
Mega mobylette Man
megaramone

Cantidad de envíos : 6826
Edad : 40
Localización : San Sebastián (Gipuzkoa)
Fecha de inscripción : 30/05/2009

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeSáb 11 Abr 2015, 10:58 am

Yo también pienso en soldarlo, no pierdes nada. Pero bien reforzado. Y lo que aguante luego scratch
Volver arriba Ir abajo
TROP
Admin
Admin
TROP

Cantidad de envíos : 8007
Edad : 55
Localización : Esporlas Mallorca
Fecha de inscripción : 31/12/2008

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeSáb 11 Abr 2015, 12:05 pm

Hola chicos como estamos.

Bueno, la opción de soldarlo no la descarto, es más seguro que lo voy hacer porque este tipo de carter no es precisamente fácil de conseguir, pero claro estoy restaurando este motor para añadirlo a un proyecto que tengo en mente, y quiero que quede perfecto, y como las soldaduras en aluminio suelen quedar un pegote pues no se yo si quedaría bien en la foto.

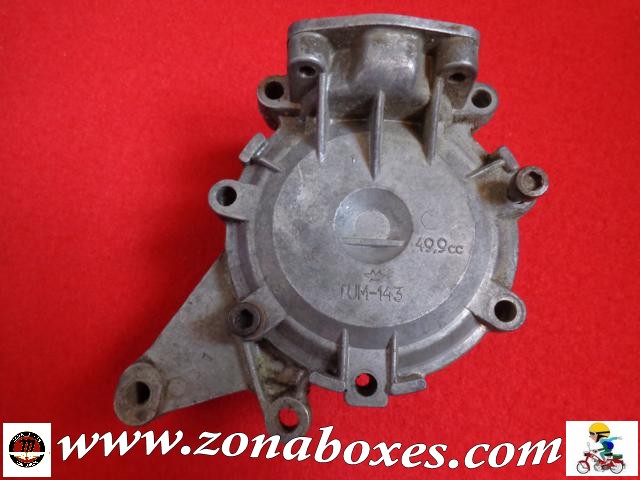

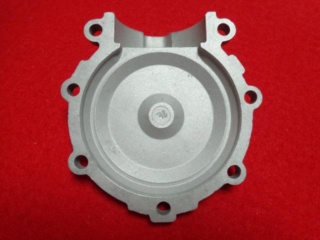

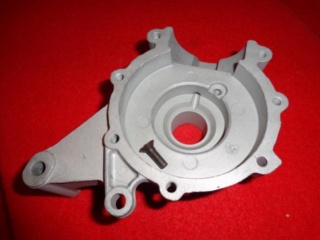

De todas formas, lo del carter ya no es un problema porque ya tengo uno que viene de camino desde Alemania, y en un par de días lo tendré en casa.

Restaurando el motor de mi Cady M1  98ymaw

Estuve mirando de conseguir un motor entero, la verdad es que he visto algunos muy bien de precio, pero la putada es que están en Francia y los portes salen más caros que el motor, así que de momento lo he descartado.

Otro problemilla será el tubo de escape, es una pieza muy característica de este motor y me interesa que se vea lo más nuevo posible, a ver como se queda después de una buena limpieza a fondo.

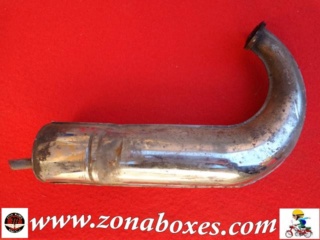

Restaurando el motor de mi Cady M1  F-cady13Restaurando el motor de mi Cady M1  F-cady14

Bueno chicos os dejo que tengo el motor en remojo a ver si consigo desarmarlo todo sin romper nada.

Venga saludos.

TROP....


Última edición por TROP el Vie 01 Mayo 2020, 11:47 pm, editado 2 veces
Volver arriba Ir abajo
https://www.zonaboxes.net
jaume pons fluxa
Asiduo
Asiduo
jaume pons fluxa

Cantidad de envíos : 396
Edad : 71
Localización : Alcudia-Mallorca
Fecha de inscripción : 06/07/2014

Restaurando el motor de mi Cady M1  Empty
MensajeTema: restaurando el motor de mi Cady M1   Restaurando el motor de mi Cady M1  Icon_minitimeSáb 11 Abr 2015, 6:38 pm

Pues ( BE CAREFUL) cuidadin

Saludos Very Happy Very Happy
Volver arriba Ir abajo
TROP
Admin
Admin
TROP

Cantidad de envíos : 8007
Edad : 55
Localización : Esporlas Mallorca
Fecha de inscripción : 31/12/2008

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeDom 12 Abr 2015, 7:05 pm

jaume pons fluxa escribió:
Pues ( BE CAREFUL) cuidadin

Saludos Very Happy Very Happy

Eingggg..... Shocked Shocked Shocked

Bueno siguiendo con las labores de desmontaje del motor, seguimos con los problemas.

Alguien sabe como se saca la leva en este motor ???, me imagino que como todas, pero como veo que el eje del cigueñal va roscado, no quisiera meter la pata, pero bueno, no tiene sentido que la leva vaya roscada, entre otras cosas por el ajuste de la puesta a punto.

De todas formas me he fijado que el perímetro de la leva también va roscado, así que seguramente exista algún útil, tipo extractor para sacar esa leva.

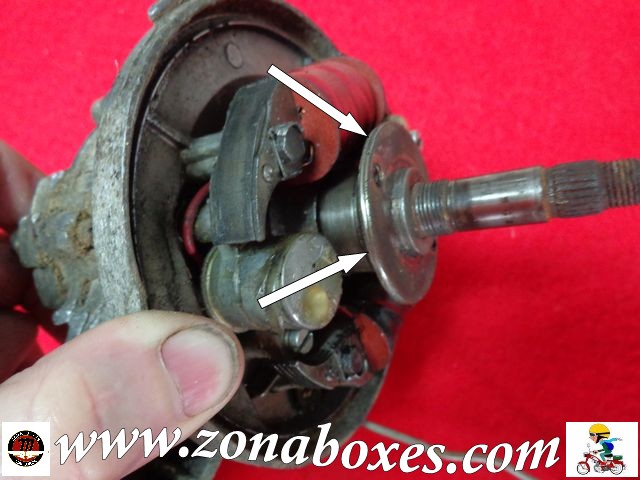

Restaurando el motor de mi Cady M1  F-cady15

Restaurando el motor de mi Cady M1  F-cady16

Venga, a ver si alguien me puede decir algo al respecto !!!

TROP....


Última edición por TROP el Vie 01 Mayo 2020, 11:50 pm, editado 1 vez
Volver arriba Ir abajo
https://www.zonaboxes.net
MIQUEL MOTORET
De la casa
De la casa
MIQUEL MOTORET

Cantidad de envíos : 615
Localización : Mallorca
Fecha de inscripción : 19/06/2014

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeDom 12 Abr 2015, 7:56 pm

Hola Jaime no conozco este modelo en concreto pero pienso igual que
tu,que para desarmar la leva tendra que ser con un extractor de 2 o 3
puntas ya que no concibo que vaya roscado tema puesta a punto pero
no te lo puedo asegurar saludos MIQUEL MOTORET
Volver arriba Ir abajo
TROP
Admin
Admin
TROP

Cantidad de envíos : 8007
Edad : 55
Localización : Esporlas Mallorca
Fecha de inscripción : 31/12/2008

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeDom 12 Abr 2015, 8:17 pm

Hola Miquel como estamos !!!

Pues he estado haciendo los deberes y efectivamente este tipo de leva se saca con un extractor especifico, así que me tendré que buscar la vida para sacarla.

Restaurando el motor de mi Cady M1  Epj507

No me quedara otra que hacer algún invento con el torno para sacar la leva sin estropear nada.

Venga saludos.

TROP....
Volver arriba Ir abajo
https://www.zonaboxes.net
TROP
Admin
Admin
TROP

Cantidad de envíos : 8007
Edad : 55
Localización : Esporlas Mallorca
Fecha de inscripción : 31/12/2008

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeMiér 15 Abr 2015, 12:42 am

Jóe, este motorcillo no deja de sorprenderme, es tan sencillo, y curioso que me cuesta creer que funcione tan fino.

Aprovechando que me tenía que quedar a comer al taller donde trabajo, me he liado y lo he desmontado todo, y os aseguro que he disfrutado de ver como esta echo este motor, porque tiene un montón de detalles muy muy curiosos.

Lo primero de todo y más complicado ha sido conseguir sacar la leva, la condenada estaba metida a muerte.

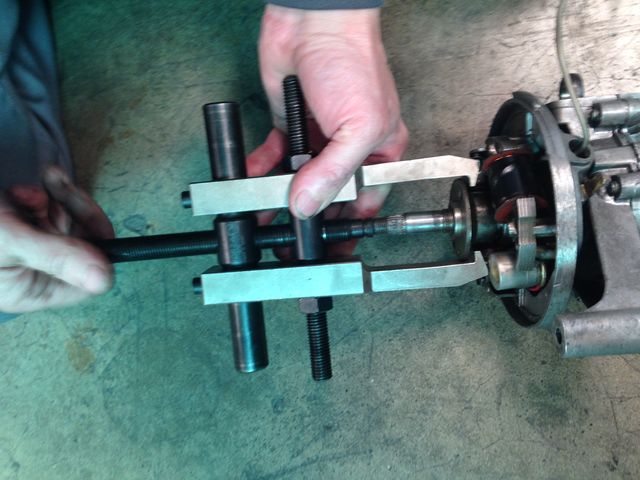

Yo he usado un extractor de dos patas, y al principio parecía que todo iría bien, pero me ha costado Dios y ayuda sacar la maldita leva.

Restaurando el motor de mi Cady M1  F-cady17


Y aquí una de esas increíbles fotos tomadas en el momento justo, nada menos que cuando ha soltado la leva.

Restaurando el motor de mi Cady M1  F-cady18

Bueno siguiendo con el tema, tan solo quitando la tapa del carter ya he empezado a flipar porque de entrada me he topado con tan solo  " MEDIO GIGUEÑAL " y digo medio porque tan solo tiene una de las dos masas de cuerpo, y la biela se sujeta con un simple anillo elástico,  ya te digo flipante!!!

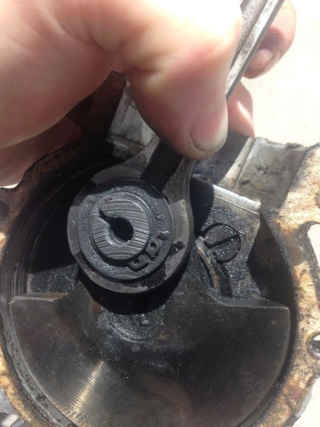

Restaurando el motor de mi Cady M1  F-cady19Restaurando el motor de mi Cady M1  T6cd47

Restaurando el motor de mi Cady M1  23ky8w7

Que por cierto ahí va otra flipada, voy a poner esta foto más grande para ver si alguien ve algo fuera de lo normal !!!

Restaurando el motor de mi Cady M1  F-cady20

Repito alguien ve algo inusual ???

Venga a ver esas mentes privilegiadas !!!

TROP....


Última edición por TROP el Sáb 02 Mayo 2020, 12:02 am, editado 2 veces
Volver arriba Ir abajo
https://www.zonaboxes.net
ojitos2000
De la casa
De la casa
ojitos2000

Cantidad de envíos : 718
Edad : 20
Localización : Avila
Fecha de inscripción : 27/04/2013

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeMiér 15 Abr 2015, 1:30 am

Pues que los rodamientos y cojinetes del cigueñal van puestos en eje del cigueñal en lugar de ir en el carter no?
Volver arriba Ir abajo
Eledoce12
Super Mobylette-Man
Super Mobylette-Man
Eledoce12

Cantidad de envíos : 2757
Edad : 44
Localización : Lugo
Fecha de inscripción : 31/12/2008

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeMiér 15 Abr 2015, 7:02 am


El rebaje que tiene el rodamiento??
Volver arriba Ir abajo
Marco
Mobylette-man
Mobylette-man
Marco

Cantidad de envíos : 2484
Edad : 26
Localización : Oviedo (Asturias)/Valderrueda(León)
Fecha de inscripción : 13/01/2009

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeMiér 15 Abr 2015, 3:18 pm

ojitos2000 escribió:
Pues que los rodamientos y cojinetes del cigueñal van puestos en eje del cigueñal en lugar de ir en el carter no?

???? no entiendo lo que quieres decir, a qué llamas rodamientos y a qué llamas cojinetes ?



Opino lo mismo que Domingo, el rebaje ese no es normal...

Gracias por las fotos, siempre tuve curiosidad de ver ese motor por dentro
Volver arriba Ir abajo
http://www.morgovejo.com/
megaramone
Mega mobylette Man
Mega mobylette Man
megaramone

Cantidad de envíos : 6826
Edad : 40
Localización : San Sebastián (Gipuzkoa)
Fecha de inscripción : 30/05/2009

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeMiér 15 Abr 2015, 5:47 pm

Yo, por lo que me parece ver ¿Que el interior del rodamiento es más ancho que el eje del cigüeñal? scratch
Volver arriba Ir abajo
Draude
Mega mobylette Man
Mega mobylette Man
Draude

Cantidad de envíos : 6619
Edad : 58
Localización : Santa Maria del Cami (Al Mayurca)
Fecha de inscripción : 01/06/2009

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeMiér 15 Abr 2015, 10:39 pm

El canto del rodamiento es romo, no es nada usual esa forma! Evil or Very Mad
Volver arriba Ir abajo
TROP
Admin
Admin
TROP

Cantidad de envíos : 8007
Edad : 55
Localización : Esporlas Mallorca
Fecha de inscripción : 31/12/2008

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeMiér 15 Abr 2015, 10:55 pm

Mmmmm............. casi, algunos se han acercado, pero no, no lo habéis visto, y eso que yo fue lo primero que vi cuando abrí el motor.

Lo del rebaje del rodamiento, también es genuino de este motor, y tiene su utilidad, ya lo explicare más adelante, pero no es lo que yo digo.

Bueno, a lo que yo me refería es una cosa que por muchas vueltas que le doy, no lo entiendo, pero ahí está, y a no ser que a este motor lo hubiera restaurado alguien que no sabía mucho de mecánica, es un detalle increíble.

La foto no esta trucada, eso os lo garantizo, pero alguien me puede decir como diablos se engrasa ese rodamiento una vez que esta dentro del motor !!! porque increíblemente el rodamiento lleva puestas las tapas que cubren las bolas !!!

Restaurando el motor de mi Cady M1  F-cady23


Por cierto, hoy he recibido el carter, y este esta intacto, así que ya lo tengo todo.

Restaurando el motor de mi Cady M1  F-cady22

Restaurando el motor de mi Cady M1  F-cady24


Venga a ver si alguien me puede dar una explicación convincente del porque de ese rodamiento con tapas

Saludos...

TROP....


Última edición por TROP el Sáb 02 Mayo 2020, 12:10 am, editado 1 vez
Volver arriba Ir abajo
https://www.zonaboxes.net
Marco
Mobylette-man
Mobylette-man
Marco

Cantidad de envíos : 2484
Edad : 26
Localización : Oviedo (Asturias)/Valderrueda(León)
Fecha de inscripción : 13/01/2009

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeMiér 15 Abr 2015, 11:08 pm

Son rodamientos sellados, llevan su propio engrase interior. No requieren de otro tipo de engrase ya que no les entra suciedad del exterior.

Volver arriba Ir abajo
http://www.morgovejo.com/
TROP
Admin
Admin
TROP

Cantidad de envíos : 8007
Edad : 55
Localización : Esporlas Mallorca
Fecha de inscripción : 31/12/2008

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeJue 16 Abr 2015, 10:32 pm

Hola Eledoce12, y Marco, ya se de sobra como son estos rodamientos, yo trabajo con ellos, pero lo que yo creía es que todos los rodamientos que van dentro del motor, o caja de cambios tenían que ser destapados para que se pudieran ir autoengrasando continuamente, por eso me pareció raro ver que el rodamiento del cigüeñal del motor del Cady, montara un rodamiento cerrado.

En cuanto al tema del rebaje, es para permitir inmovilizar el rodamiento al carter a través de un tornillo de cabeza cónica.

Restaurando el motor de mi Cady M1  F-cady25Restaurando el motor de mi Cady M1  F-cady26

Como podéis ver cuando el rodamiento esta en su sitio, el tornillo al ser con cabeza cónica encaja perfectamente inmovilizando el rodamiento para que no se mueva.

Restaurando el motor de mi Cady M1  F-cady27

Pero en mi motor, se ve que el tornillo estaba flojo y a consecuencia de las vibraciones, o no se por qué, el rodamiento se fue comiendo el ala del tornillo hasta que se quedo libre, provocando un roce.

Restaurando el motor de mi Cady M1  F-cady28

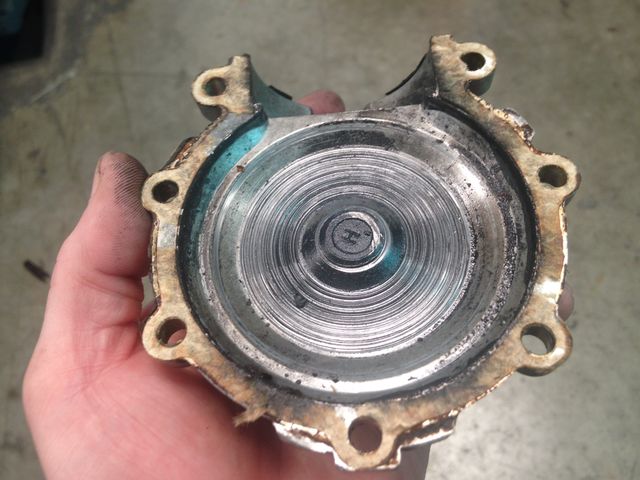

Como podéis ver aquí el tetón de alojamiento de la biela, esta todo rayado por el roce con la tapa del carter.

Restaurando el motor de mi Cady M1  F-cady29

Restaurando el motor de mi Cady M1  F-cady30

Pero bueno, no me preocupa demasiado porque ya tengo una tapa de carter nueva, a parte de que esas rozaduras no le afectan demasiado.

Restaurando el motor de mi Cady M1  F-cady31Restaurando el motor de mi Cady M1  F-cady32

Bueno chicos esto es todo por hoy.

Saludos.

TROP....


Última edición por TROP el Sáb 02 Mayo 2020, 12:26 am, editado 1 vez
Volver arriba Ir abajo
https://www.zonaboxes.net
Eledoce12
Super Mobylette-Man
Super Mobylette-Man
Eledoce12

Cantidad de envíos : 2757
Edad : 44
Localización : Lugo
Fecha de inscripción : 31/12/2008

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeVie 17 Abr 2015, 1:44 pm

Que curiosos son esos carters, y raro el sistema de sujeción del rodamiento.

Trop podías poner una foto del cigüeñal al completo, que se vea ya introducido en el carter, no entiendo muy bien como puede ir en equilibrio ese cigueñal con un solo rodamiento.

En cuanto a la cilindrada de ese motorcillo es de 49CC o inferior?

Venga un saludo.
Volver arriba Ir abajo
megaramone
Mega mobylette Man
Mega mobylette Man
megaramone

Cantidad de envíos : 6826
Edad : 40
Localización : San Sebastián (Gipuzkoa)
Fecha de inscripción : 30/05/2009

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeVie 17 Abr 2015, 3:11 pm

Qué curiosidades se encuentra uno en esta vida Suspect

Razz
Volver arriba Ir abajo
Pelaferros
Reincidente
Reincidente
Pelaferros

Cantidad de envíos : 196
Edad : 73
Localización : St.Feliu de Codines (Barcelona)
Fecha de inscripción : 05/05/2013

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Restaurando el motor de mi cady   Restaurando el motor de mi Cady M1  Icon_minitimeVie 17 Abr 2015, 9:37 pm

Porque a su vez , actua de empaquetadura o retén ..??

Saludos
Volver arriba Ir abajo
Pelaferros
Reincidente
Reincidente
Pelaferros

Cantidad de envíos : 196
Edad : 73
Localización : St.Feliu de Codines (Barcelona)
Fecha de inscripción : 05/05/2013

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeVie 17 Abr 2015, 9:50 pm

Eledoce12 escribió:
[center]Que curiosos son esos carters, y raro el sistema de sujeción del rodamiento

Pues la construcción de este tipo de cigüeñal,formaba parte del exámen de precticas de tornero ,en FORMACIÓN PROFESIONAL ,

Habitual en construcción de maquinaria, metalurguica , textil y artes graficas ; en aquellos tiempos que no existían maniobras, hidráulicas ni neumáticas .
Volver arriba Ir abajo
TROP
Admin
Admin
TROP

Cantidad de envíos : 8007
Edad : 55
Localización : Esporlas Mallorca
Fecha de inscripción : 31/12/2008

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeVie 17 Abr 2015, 11:46 pm

Hola chicos como estamos !!!

Vamos a ver, el motor de Cady M1 " Super Isodyne " es de 49.9 c.c. tal como reza en la placa de la culata.

Restaurando el motor de mi Cady M1  F-cady33


también lo pone en la tapa del carter

Restaurando el motor de mi Cady M1  F-cady34

En cuanto al tipo de carter, efectivamente es muy curioso, aquí lo podéis ver, consta de dos partes completamente distintas.

Restaurando el motor de mi Cady M1  F-cady35

Eledoce12,  otra particularidad de este motor es que el reten, no va colocado directamente al carter, va montado a un casquillo postizo que se mete a presión en el carter.

Este es el casquillo en cuestión donde se puede ver perfectamente el reten, y justo debajo va una jaula de agujas,

Restaurando el motor de mi Cady M1  F-cady36

Ese casquillo lleva un trabador elástico en uno de sus extremos que sirve para hacer tope en la tapa del carter.

En esta foto se ve como va colocado el casquillo, que se mete por la parte de dentro, y con la ayuda  de una prensa, se mete hasta que el trabador elástico hace tope con la tapa.

Restaurando el motor de mi Cady M1  F-cady37

Mañana si tengo un ratillo intentare montar el motor paso a paso y ya os lo iré enseñando OK.

Venga saludos.

TROP....


Última edición por TROP el Sáb 02 Mayo 2020, 12:37 am, editado 1 vez
Volver arriba Ir abajo
https://www.zonaboxes.net
Eledoce12
Super Mobylette-Man
Super Mobylette-Man
Eledoce12

Cantidad de envíos : 2757
Edad : 44
Localización : Lugo
Fecha de inscripción : 31/12/2008

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeSáb 18 Abr 2015, 9:18 am


Ahora lo voy entendiendo un poquito mejor, con ese casquillo el cigüeñal ya tiene un punto de apoyo mayor, venga profe gracias por esas fotos.

Un saludo.
Volver arriba Ir abajo
Costitxer
Mobylette-man
Mobylette-man
Costitxer

Cantidad de envíos : 2302
Edad : 72
Localización : Costitx
Fecha de inscripción : 03/12/2010

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeSáb 18 Abr 2015, 10:09 am



Estas haciendo un estupendo "MANUAL DE DESMONTAJE Y MONTAJE MOTOR CADY M1", que me servirá de referencia para cuando me quiera meter con el mio. Voy a marcarlo como favorito.
Volver arriba Ir abajo
Costitxer
Mobylette-man
Mobylette-man
Costitxer

Cantidad de envíos : 2302
Edad : 72
Localización : Costitx
Fecha de inscripción : 03/12/2010

Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitimeSáb 18 Abr 2015, 10:15 am



¿ Es un defecto de la foto, o me da la impresión de ver una fisura.?
Restaurando el motor de mi Cady M1  Zv1jxc
Volver arriba Ir abajo
Contenido patrocinado




Restaurando el motor de mi Cady M1  Empty
MensajeTema: Re: Restaurando el motor de mi Cady M1    Restaurando el motor de mi Cady M1  Icon_minitime

Volver arriba Ir abajo

Restaurando el motor de mi Cady M1
Volver arriba
Página 1 de 2.Ir a la página : 1, 2  Siguiente
 Temas similares
-
» Motor chevrolet v6 4.300cc
» Se puede pescar con motor eléctrico?
» vendo tbi motor v6
» Nuevo motor para mi G40, que os parece??
» El motor mas potente

Permisos de este foro:No puedes responder a temas en este foro.
Zona Boxes :: Taller :: Reparar tu Mobylette-
Cambiar a:
